考研复习笔记

---

第五章 中央处理器CPU

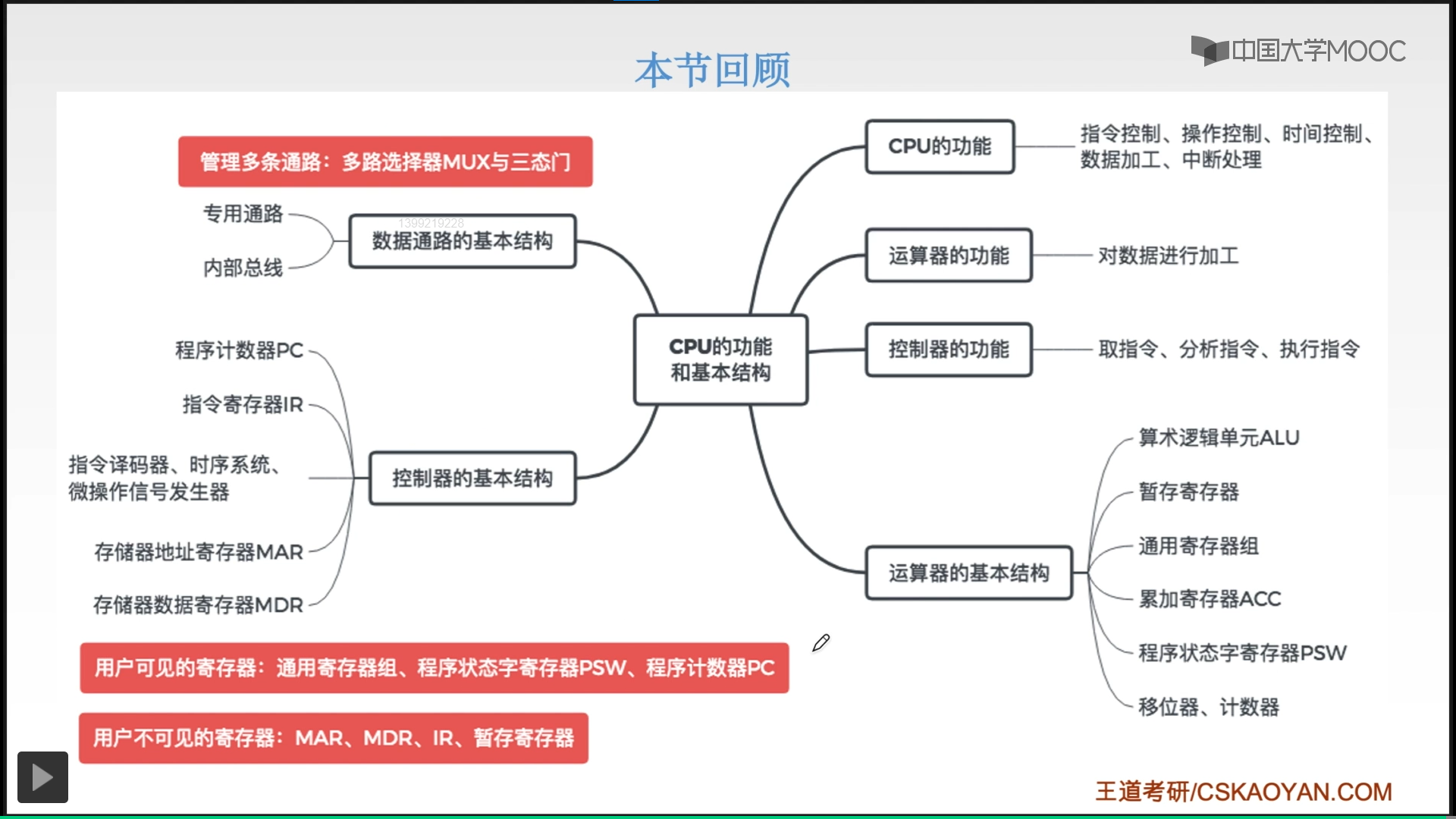

一 CPU的功能结构

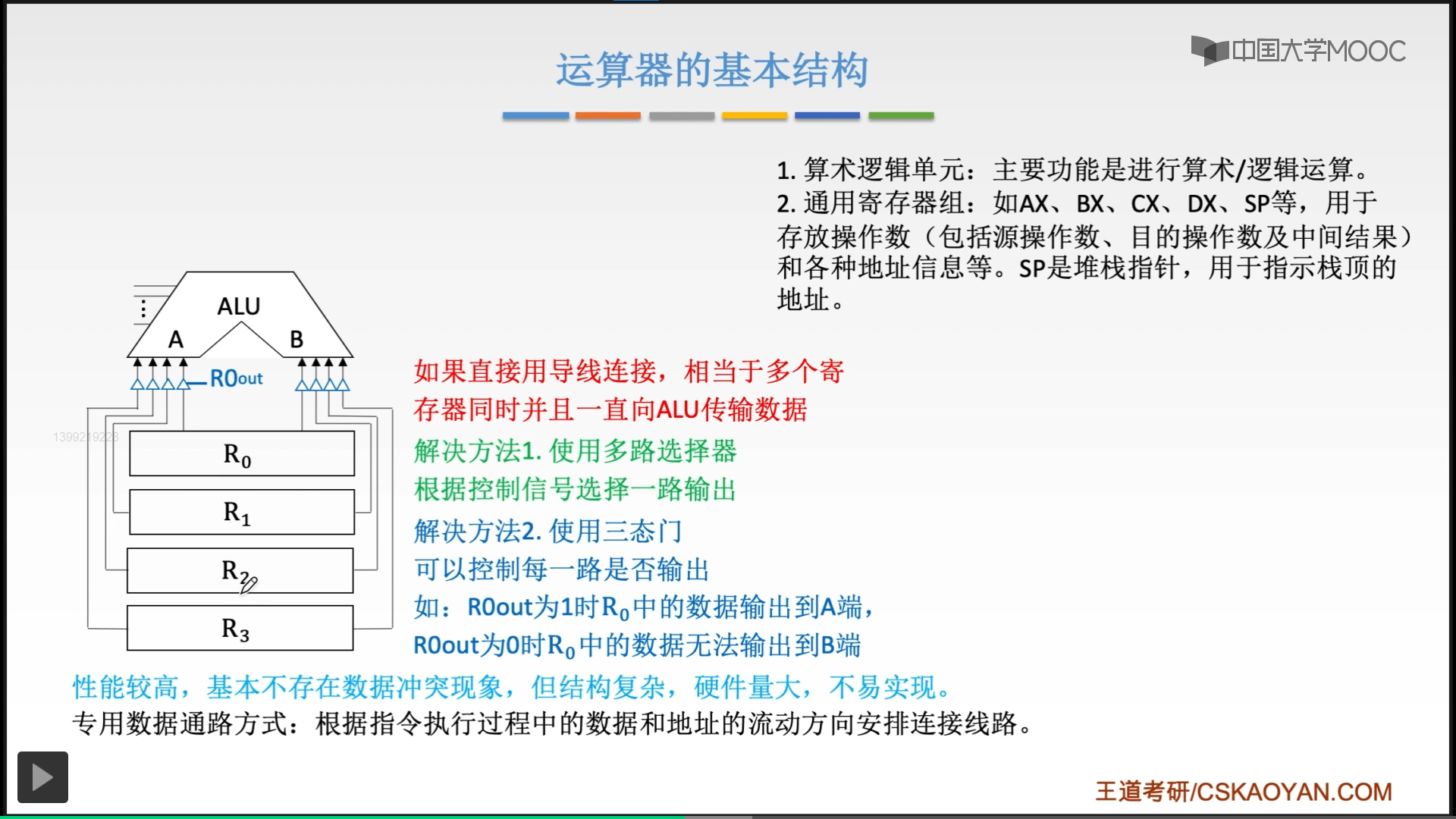

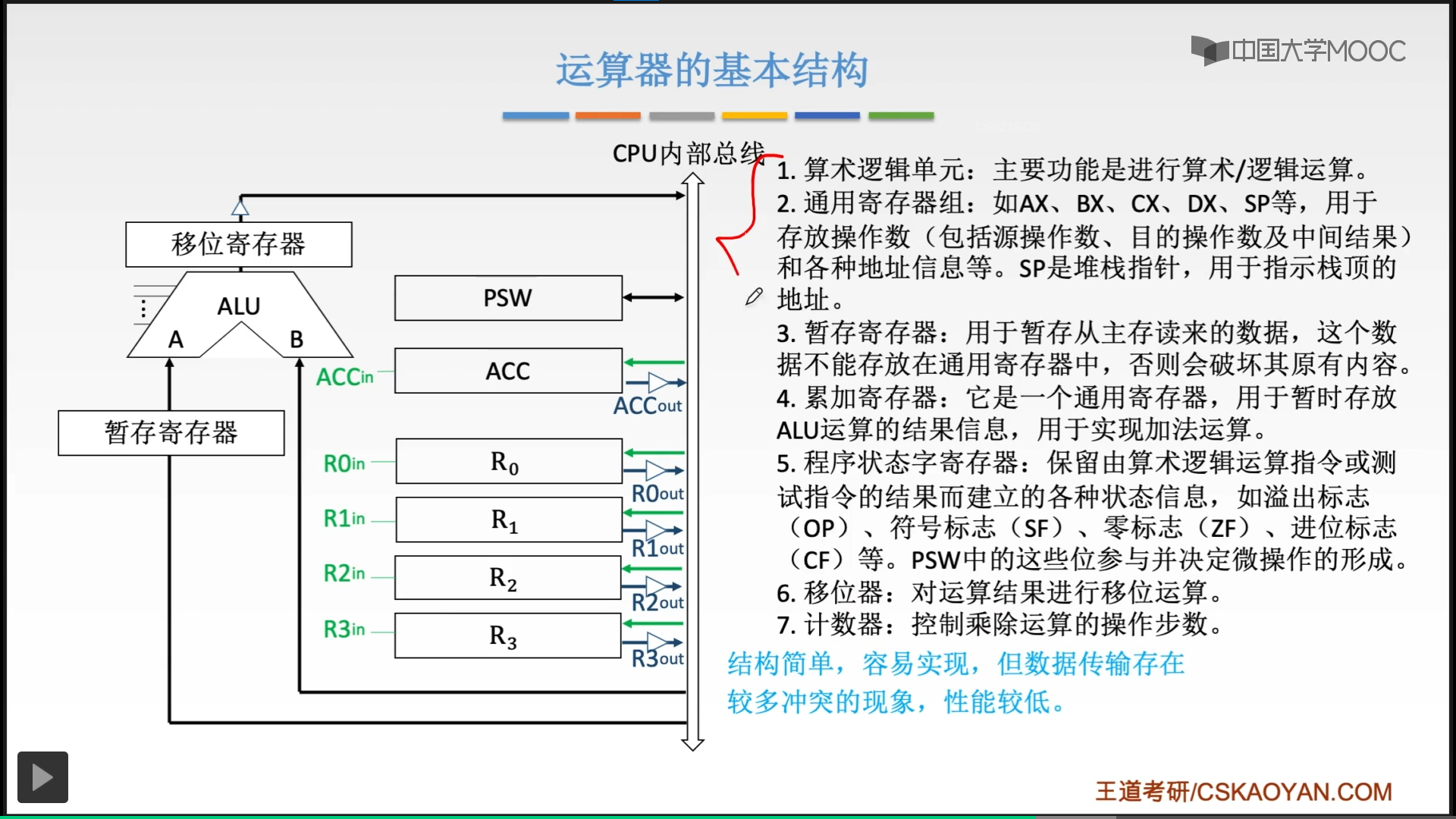

运算器

1.专用数据通路方式

2.CPU内部单总线方式

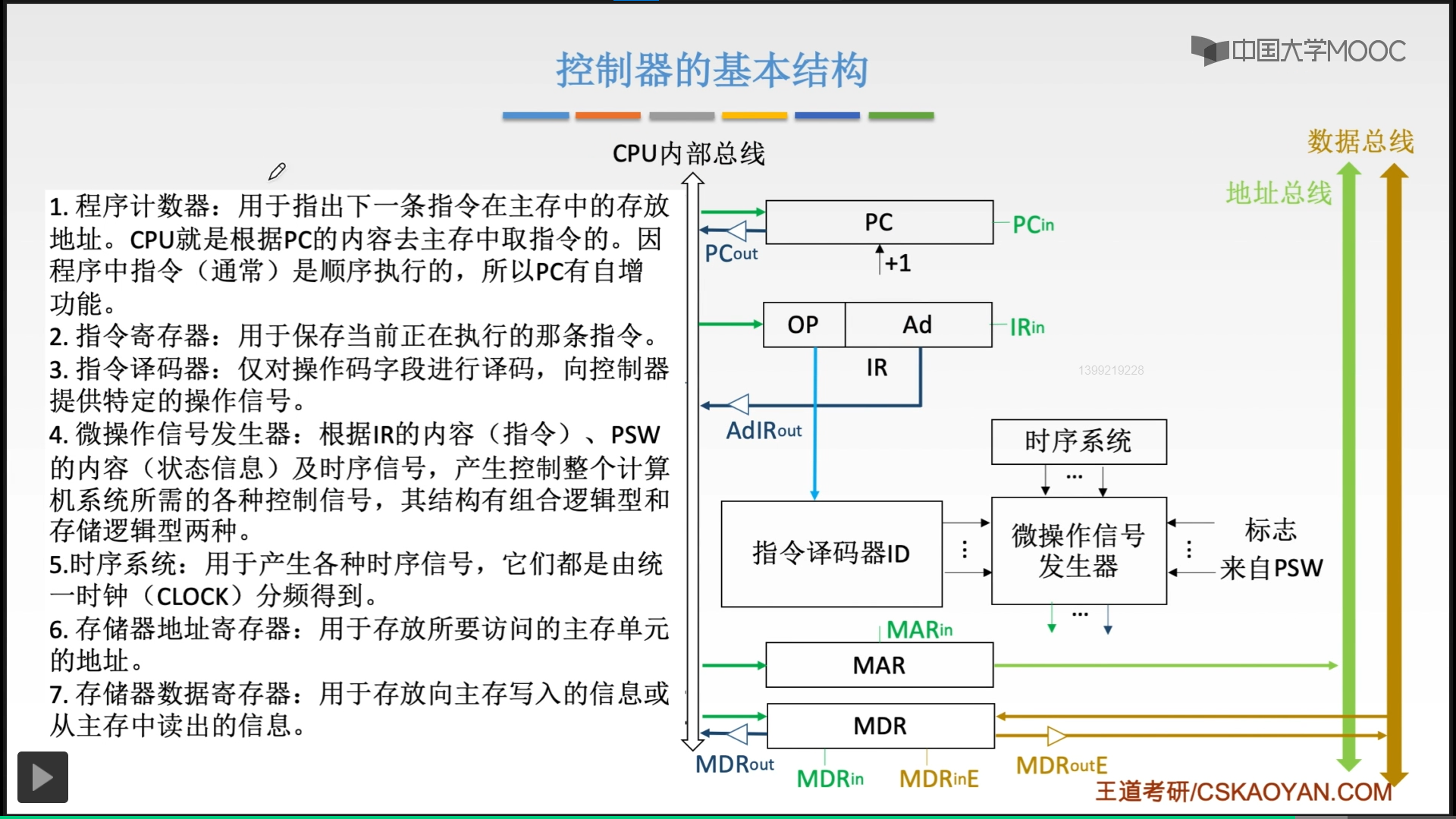

控制器

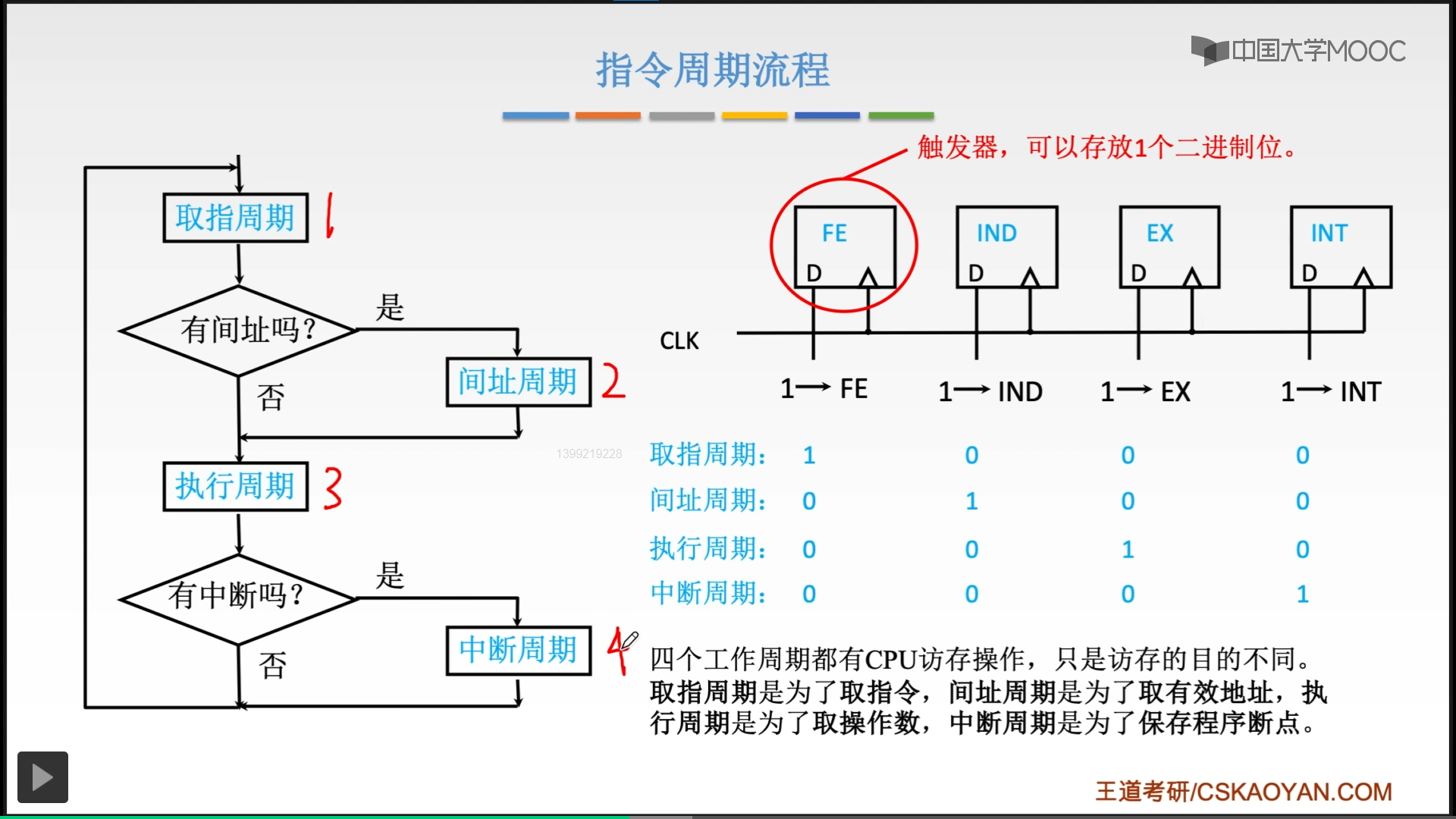

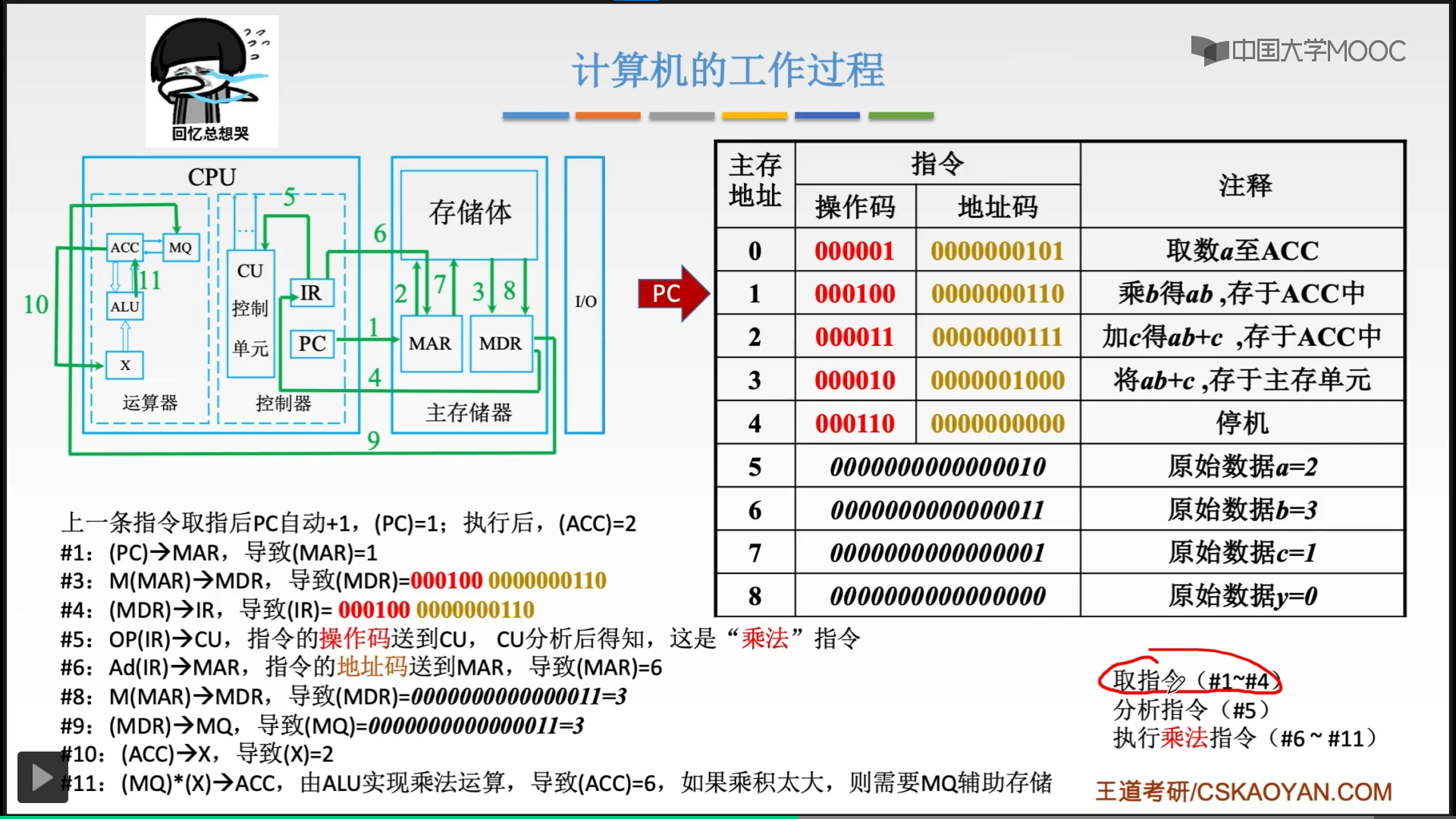

二 指令执行过程

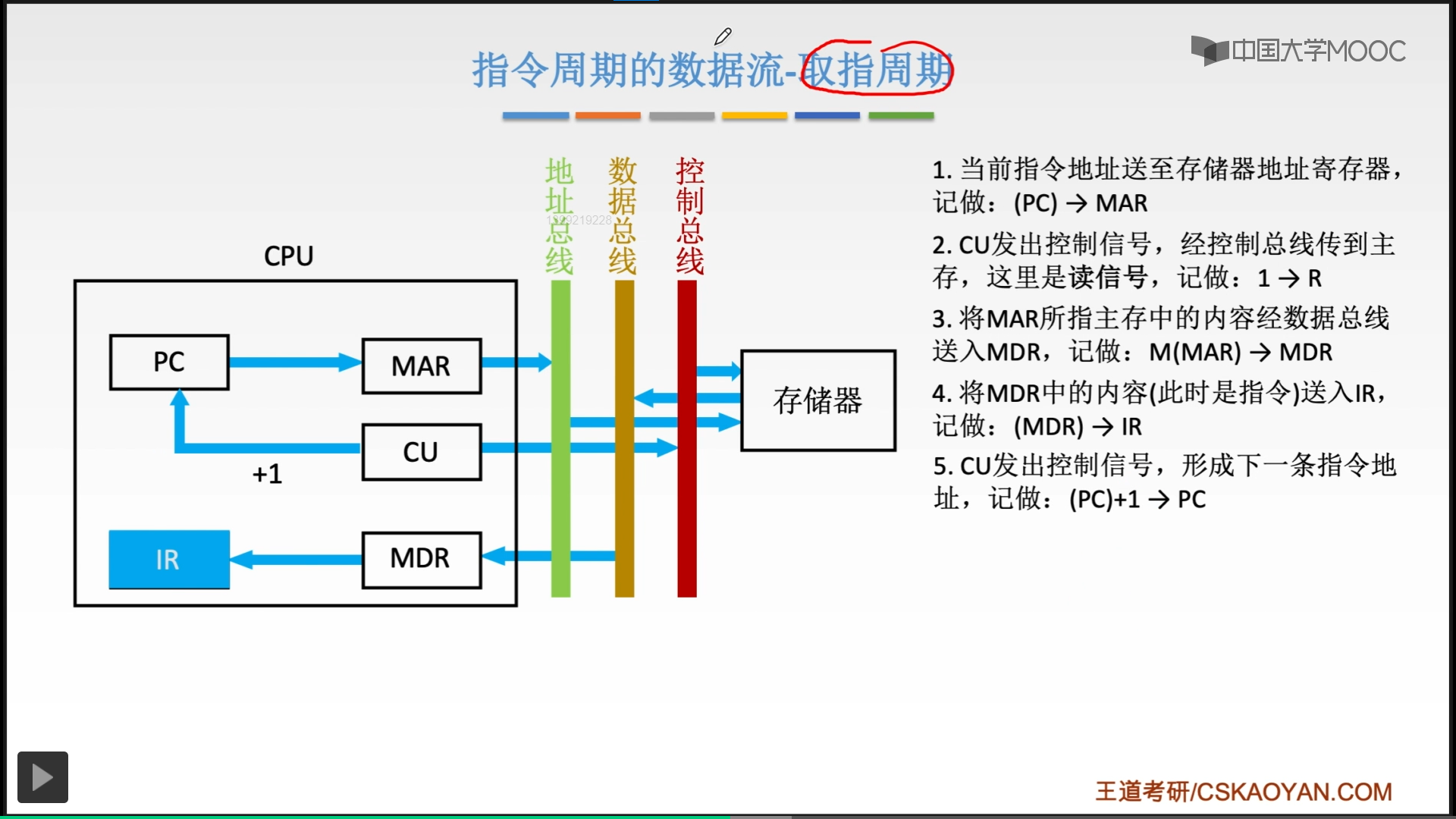

取址周期

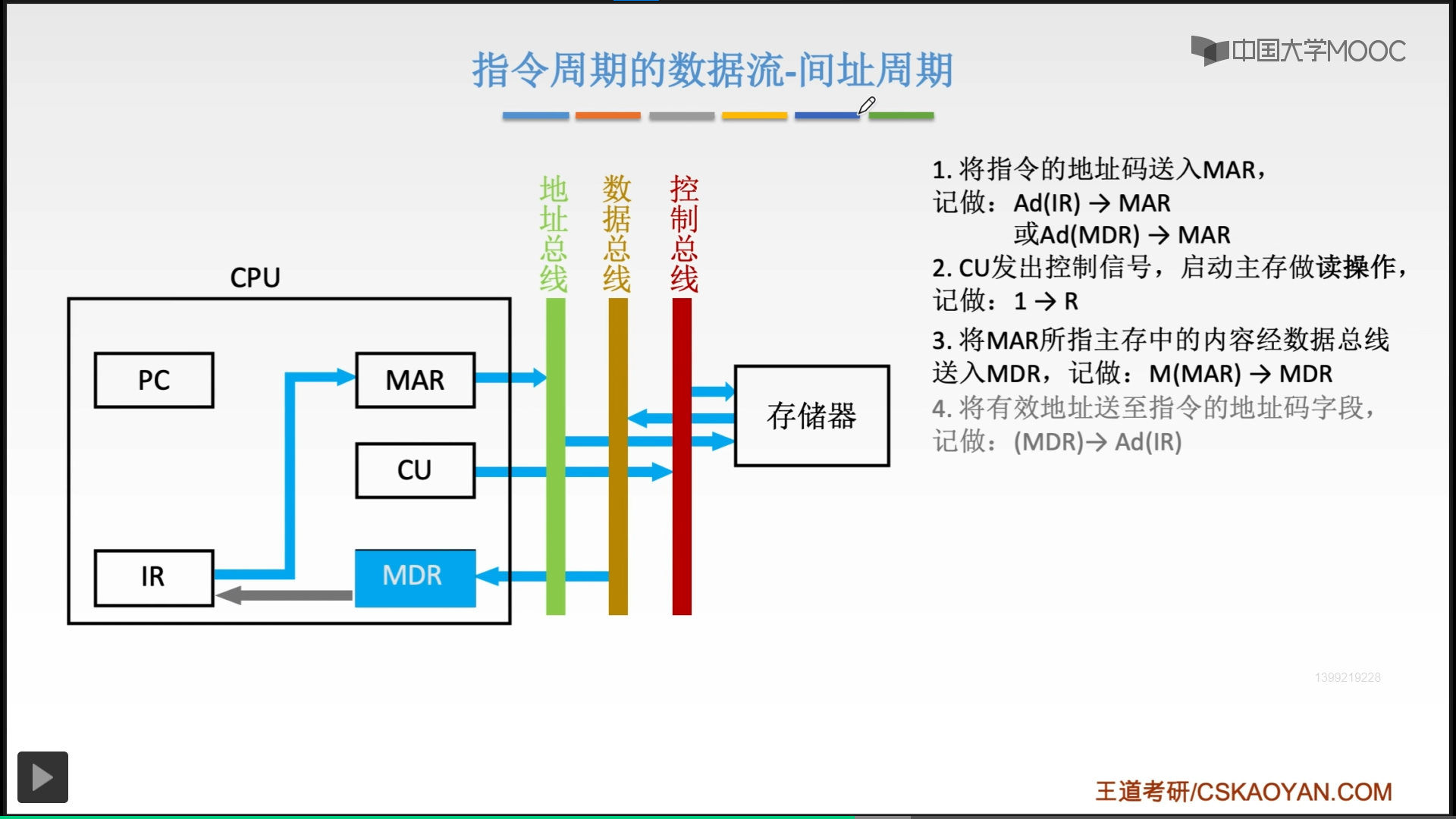

间址周期

执行周期

没有统一的数据流向

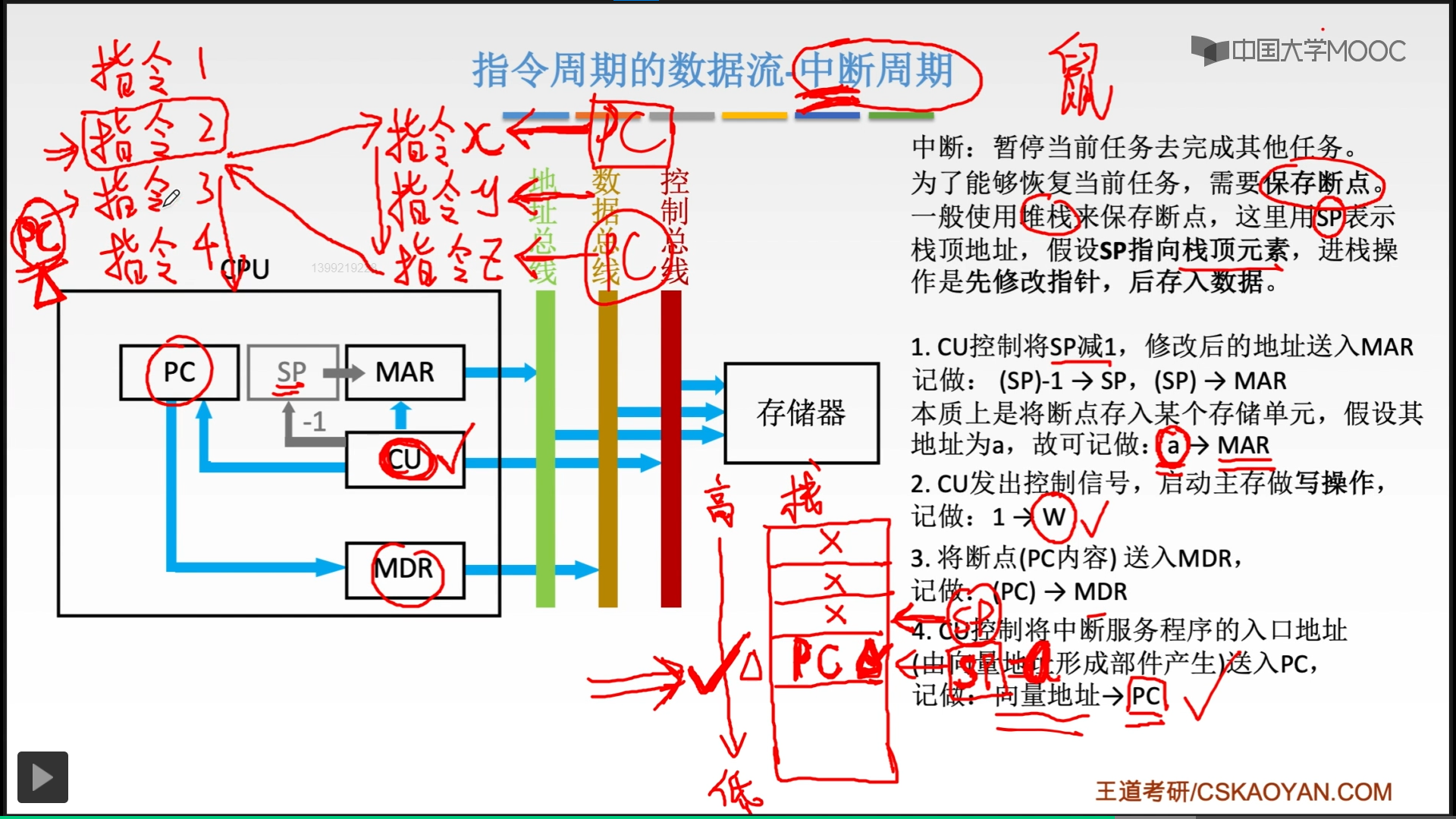

中断周期

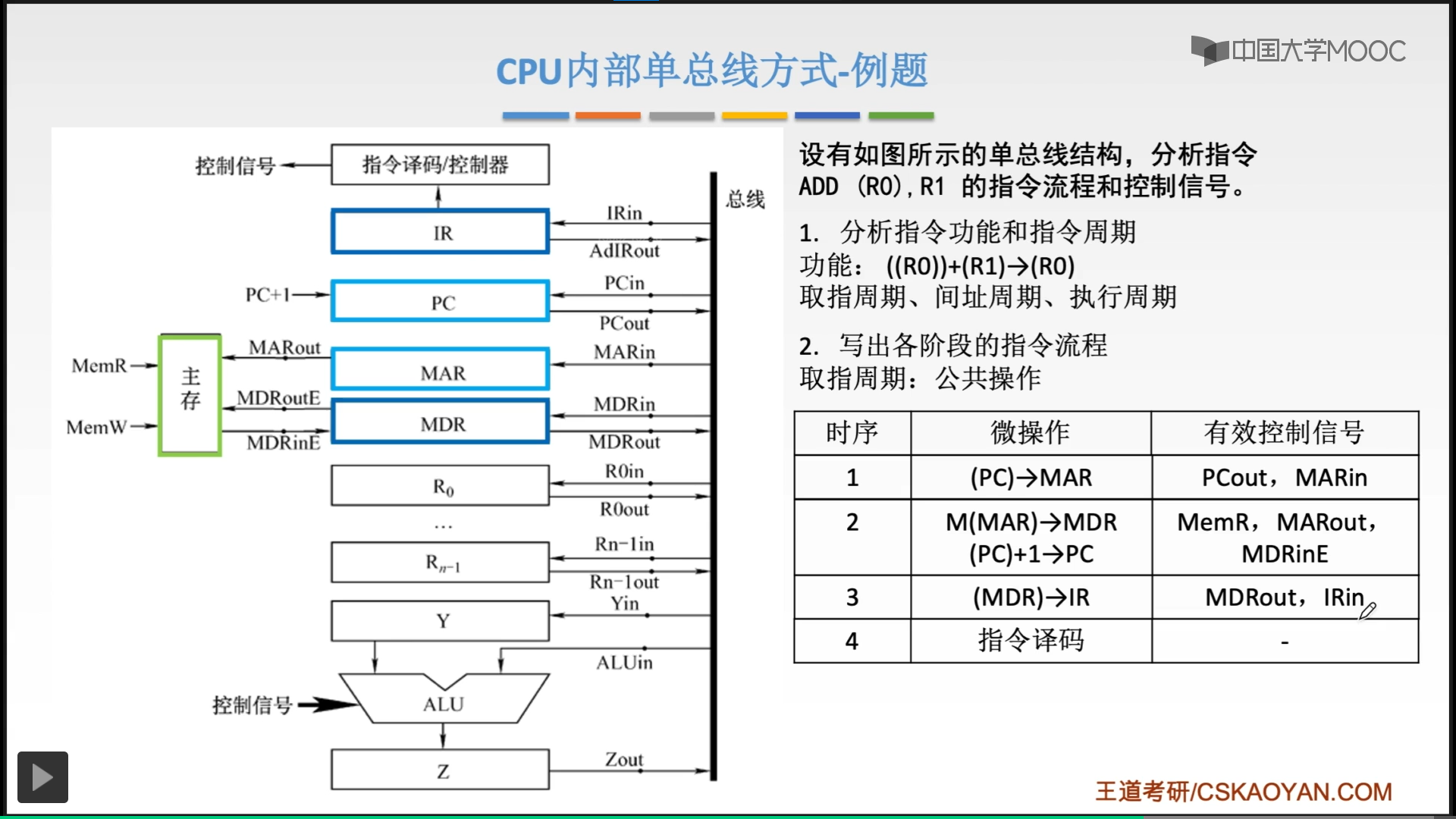

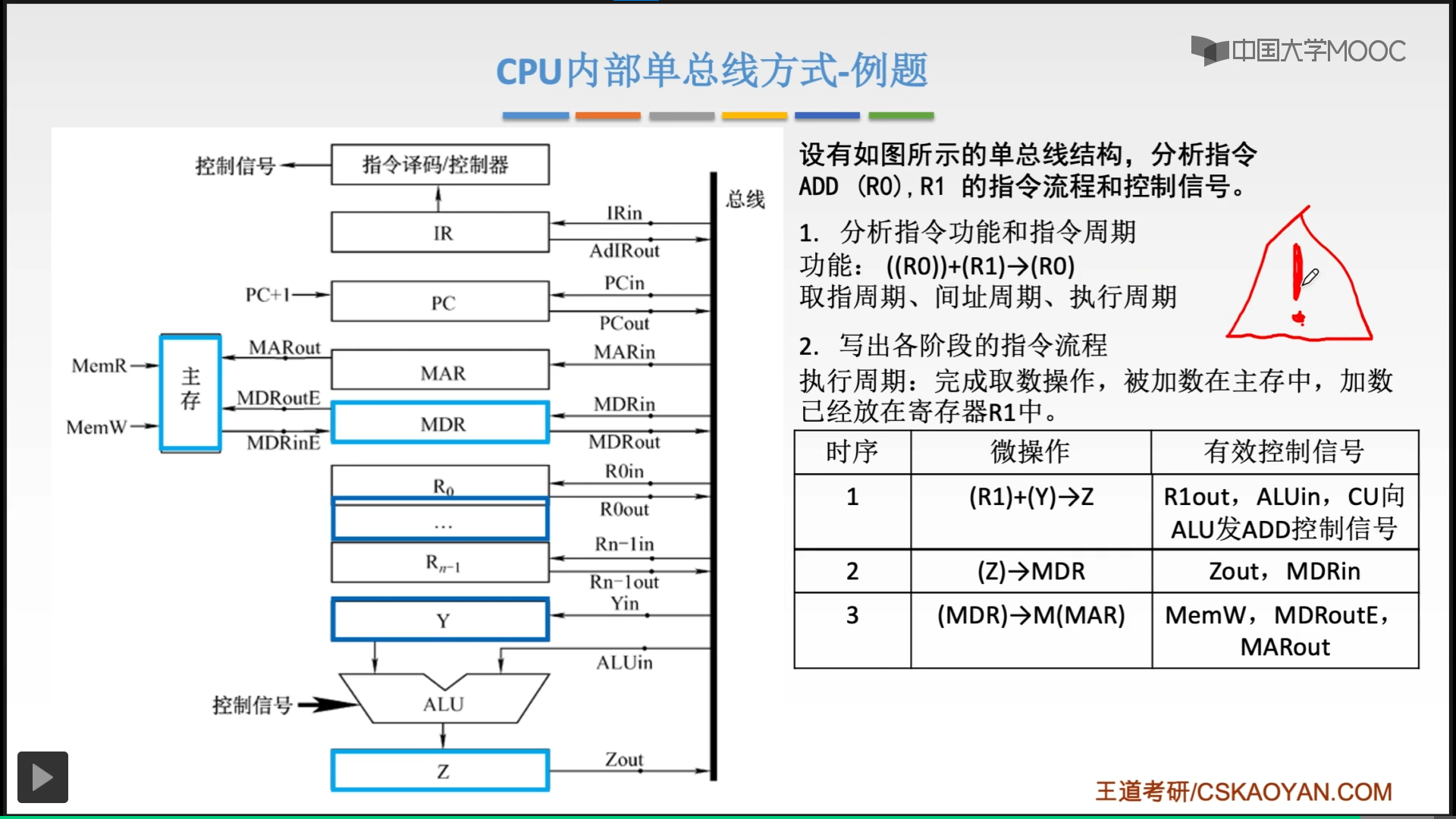

CPU内部单总线方式 例题

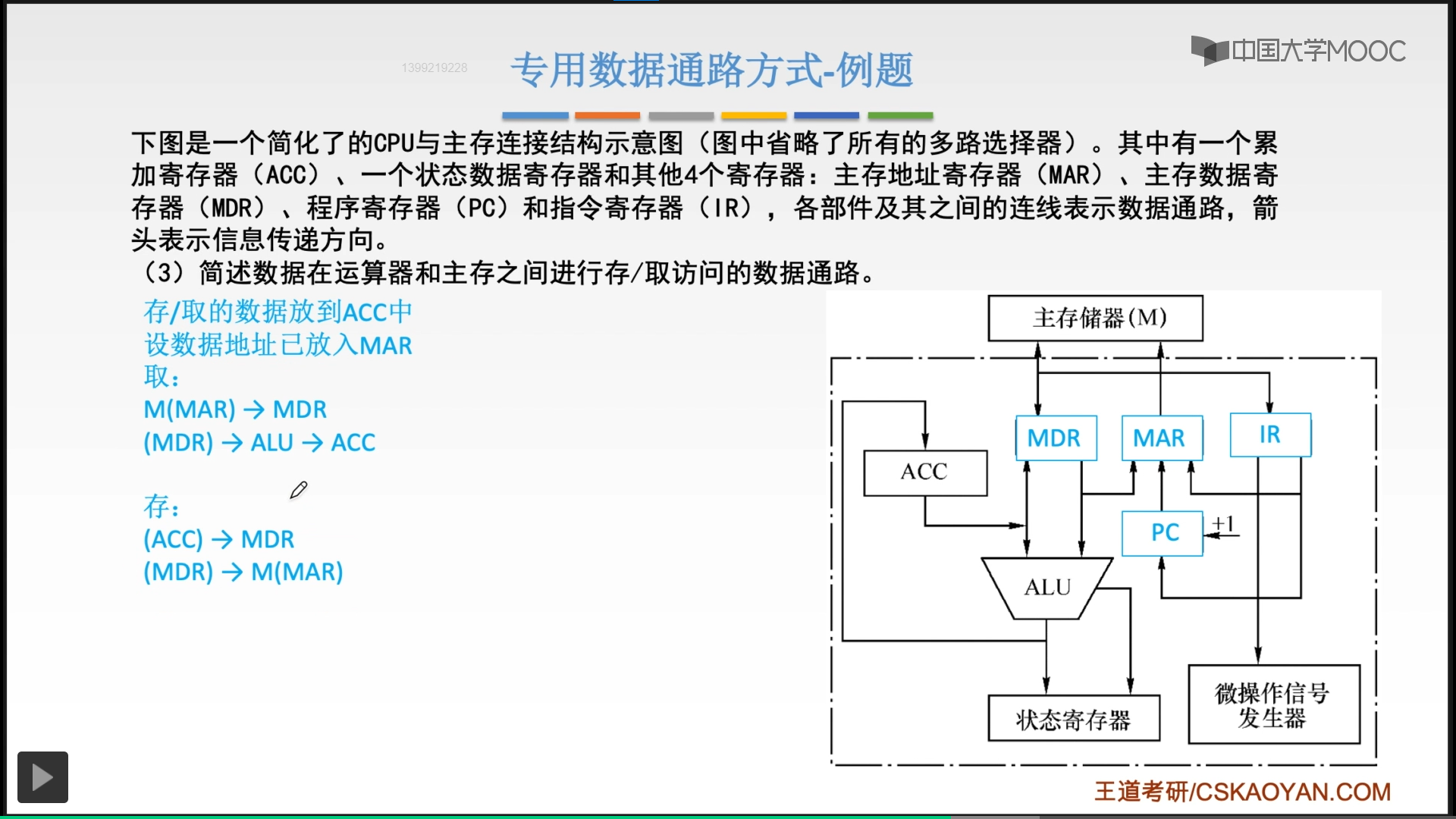

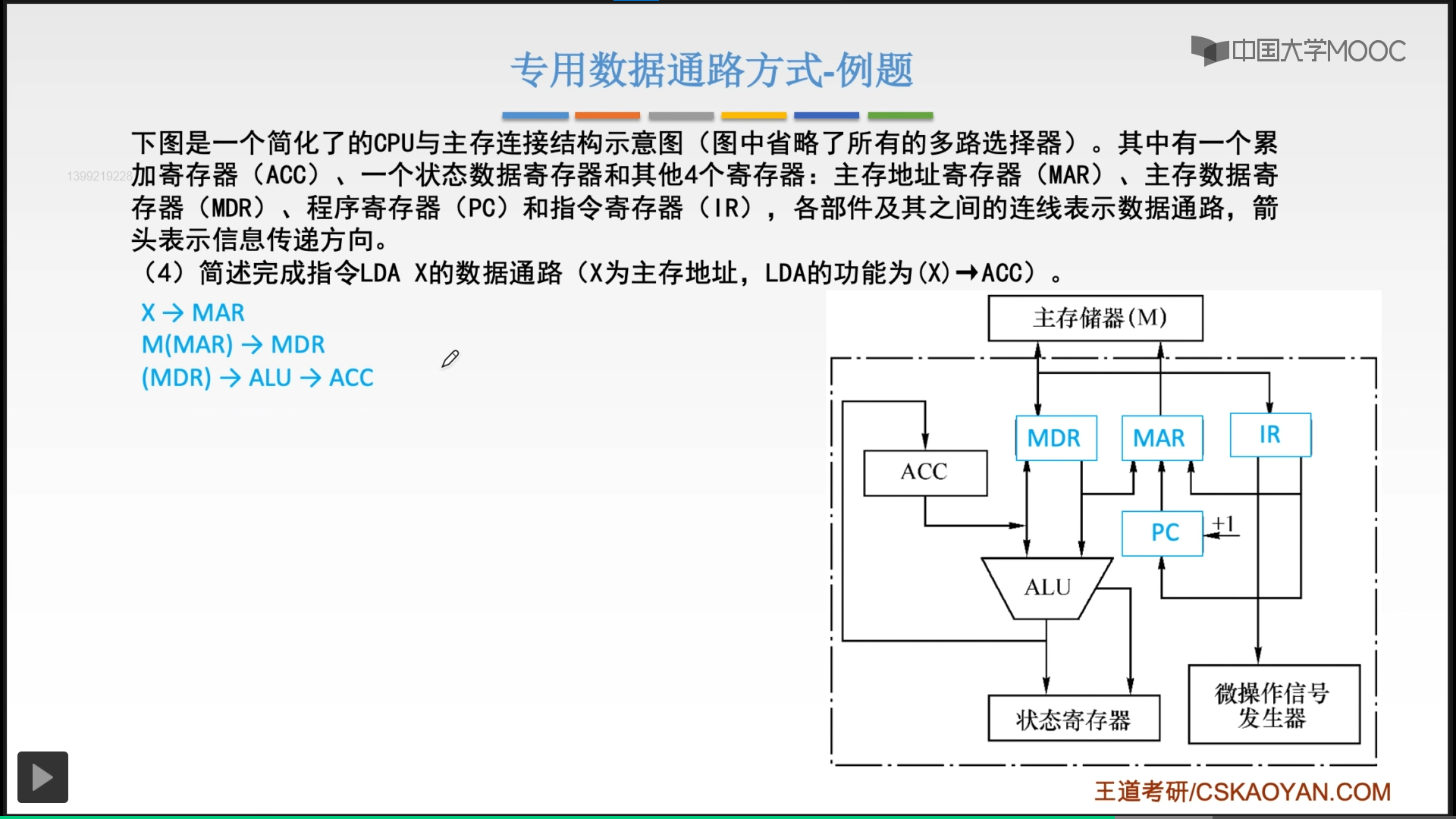

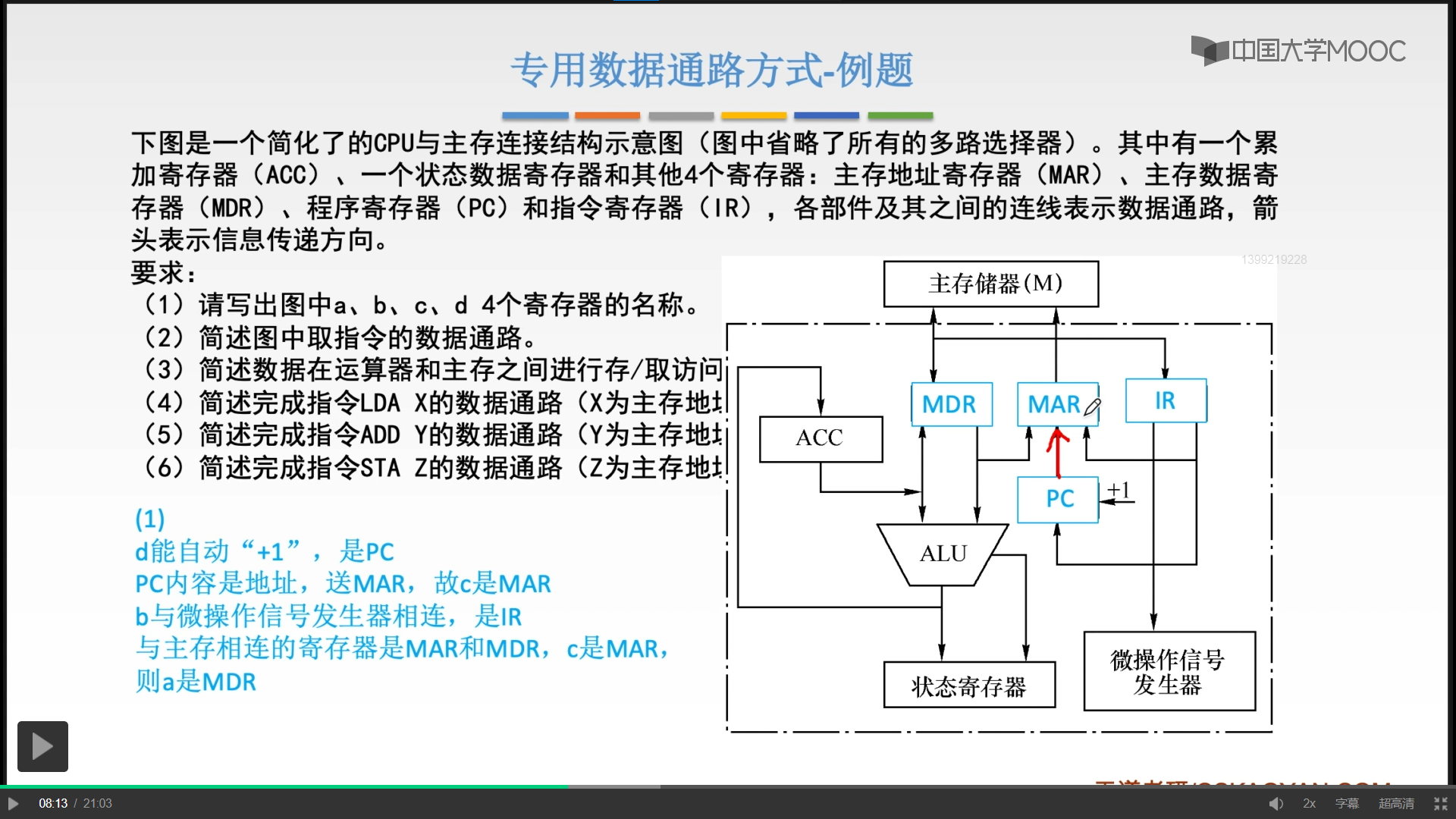

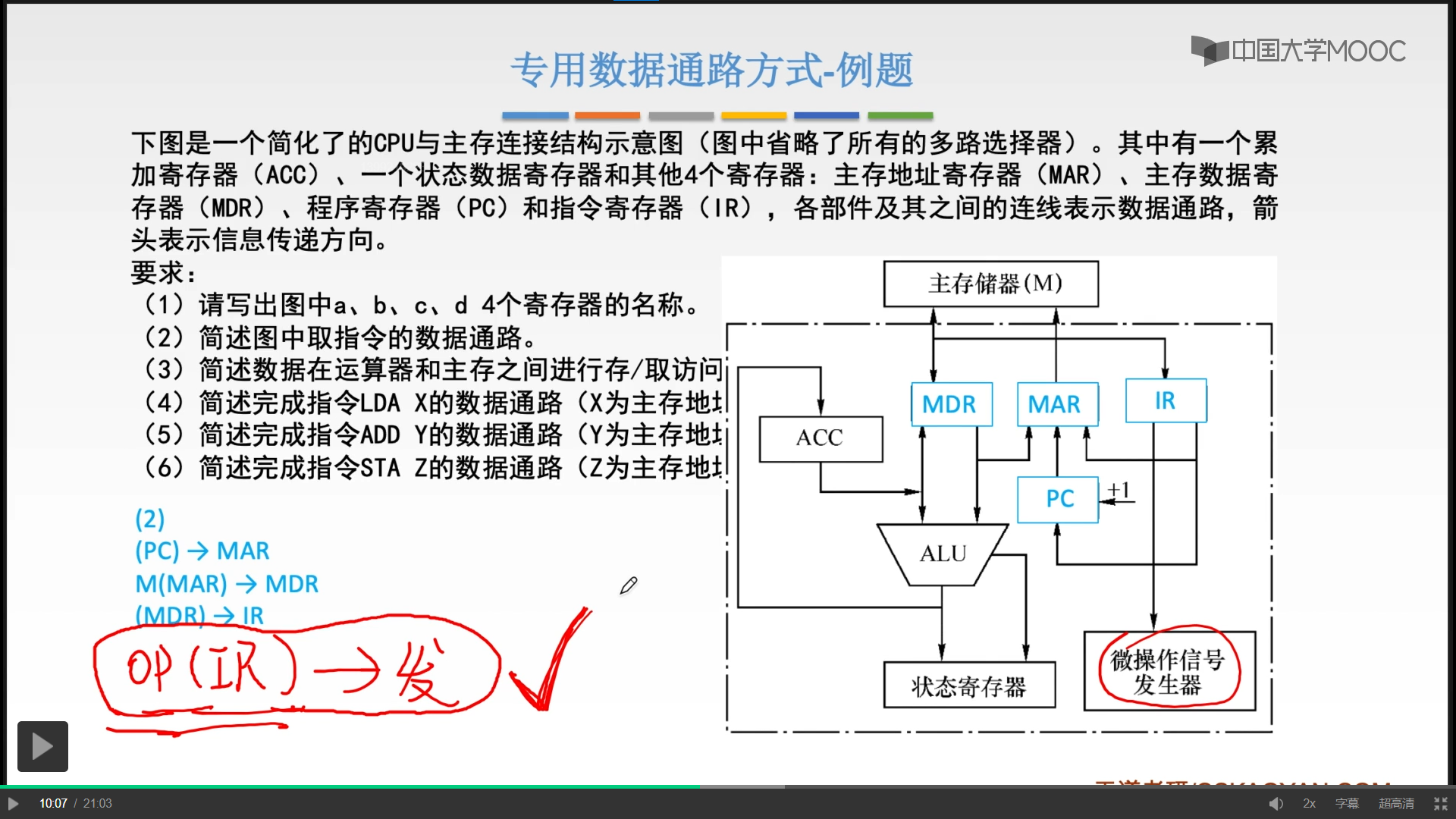

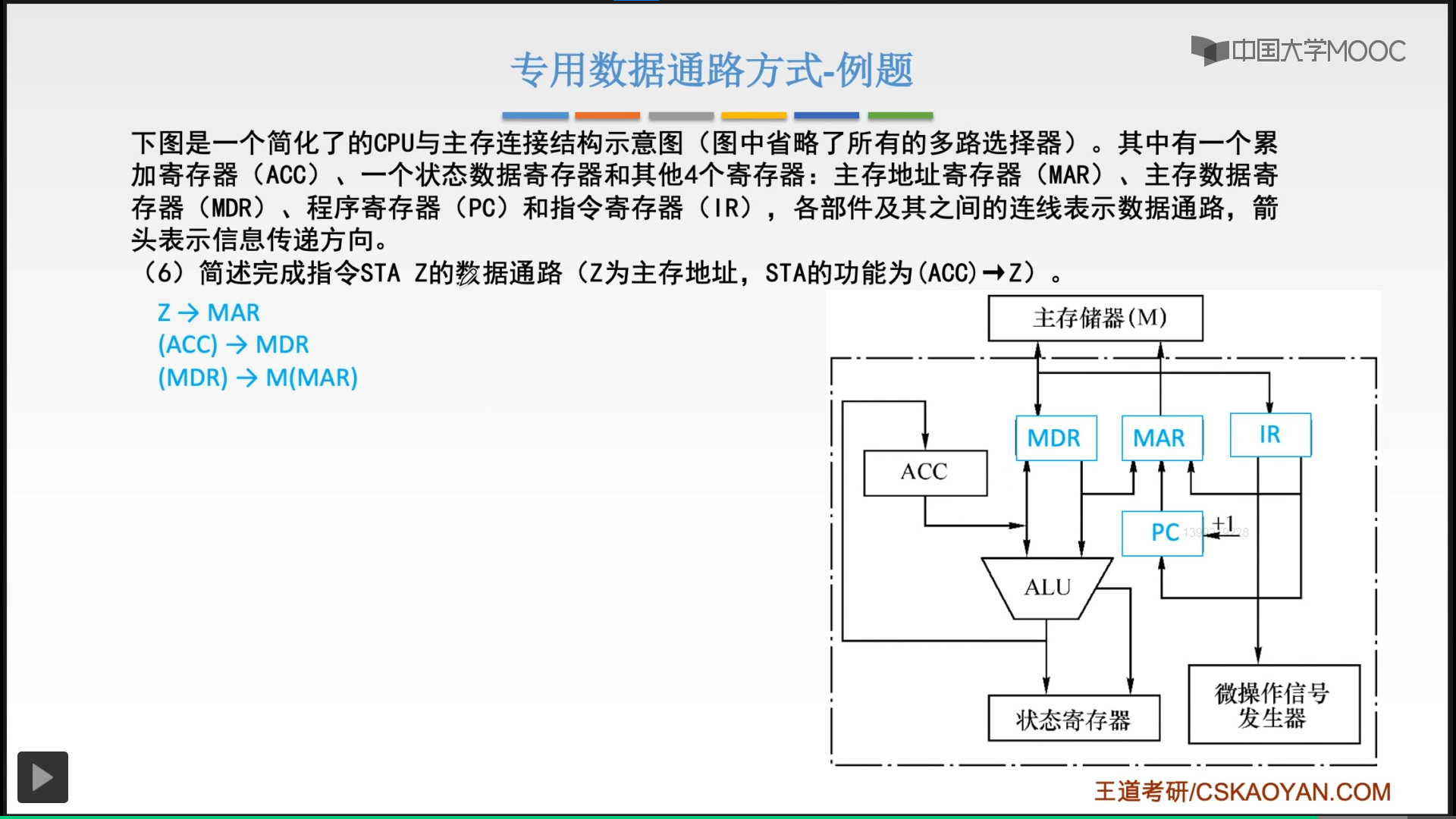

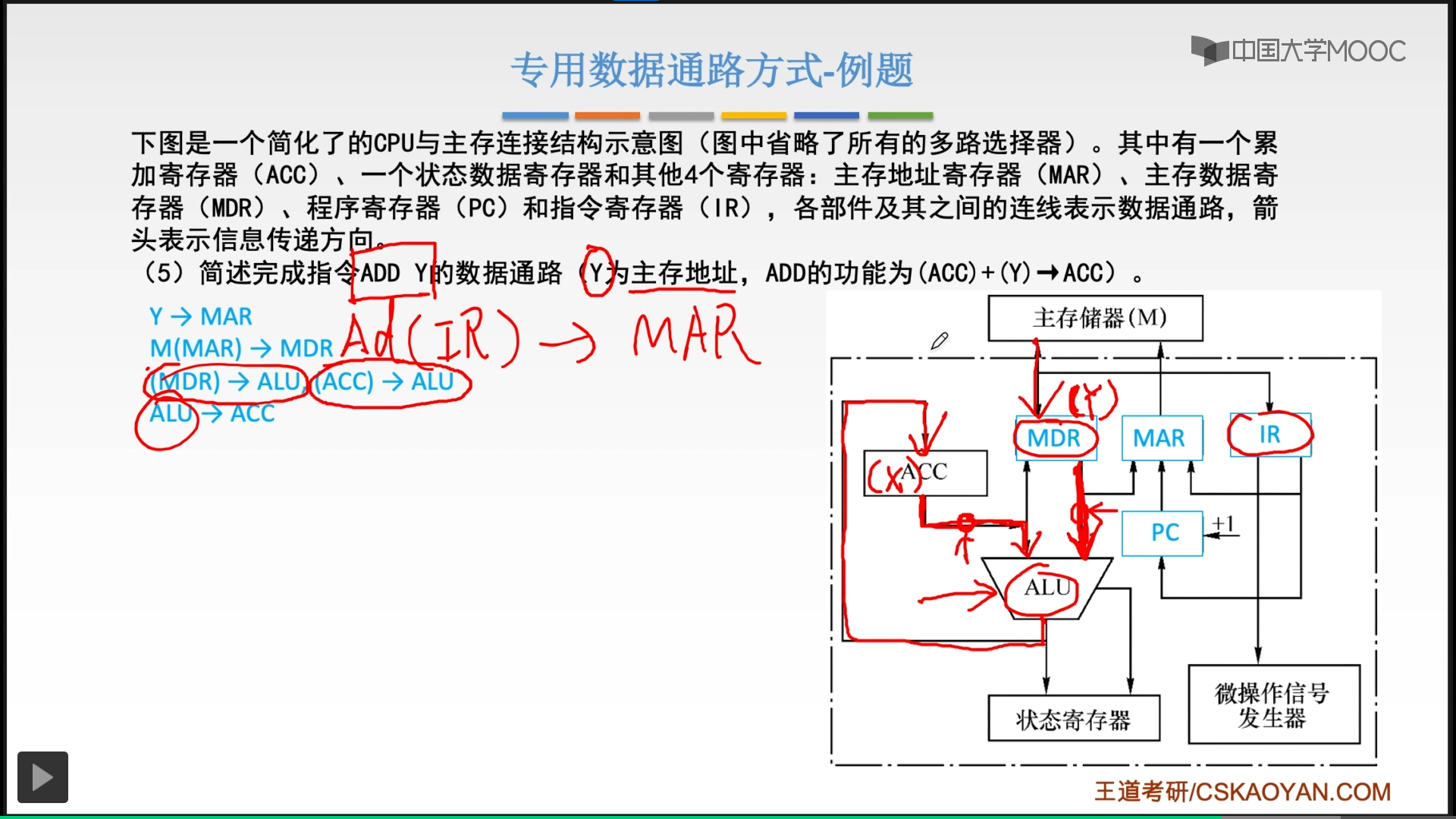

专用数据通路方式 例题

三 控制器

控制器的设计：1. 硬布线 2. 微程序

根据指令操作码、目前的机器周期（定长）、节拍信号、机器状态条件，即可确定现在这个节拍下应该发出哪些“微命令”

安排微操作时序

原则一

微操作的先后顺序不得随意更改

原则二

被控对象不同的微操作，尽量安排在一个节拍内完成

原则三

占用时间较短的微操作，尽量安排在一个节拍内完成，并允许有先后顺序。（比如微操作顺序a->b，但都能在CPU内完成，则可以放在一个节拍完成）

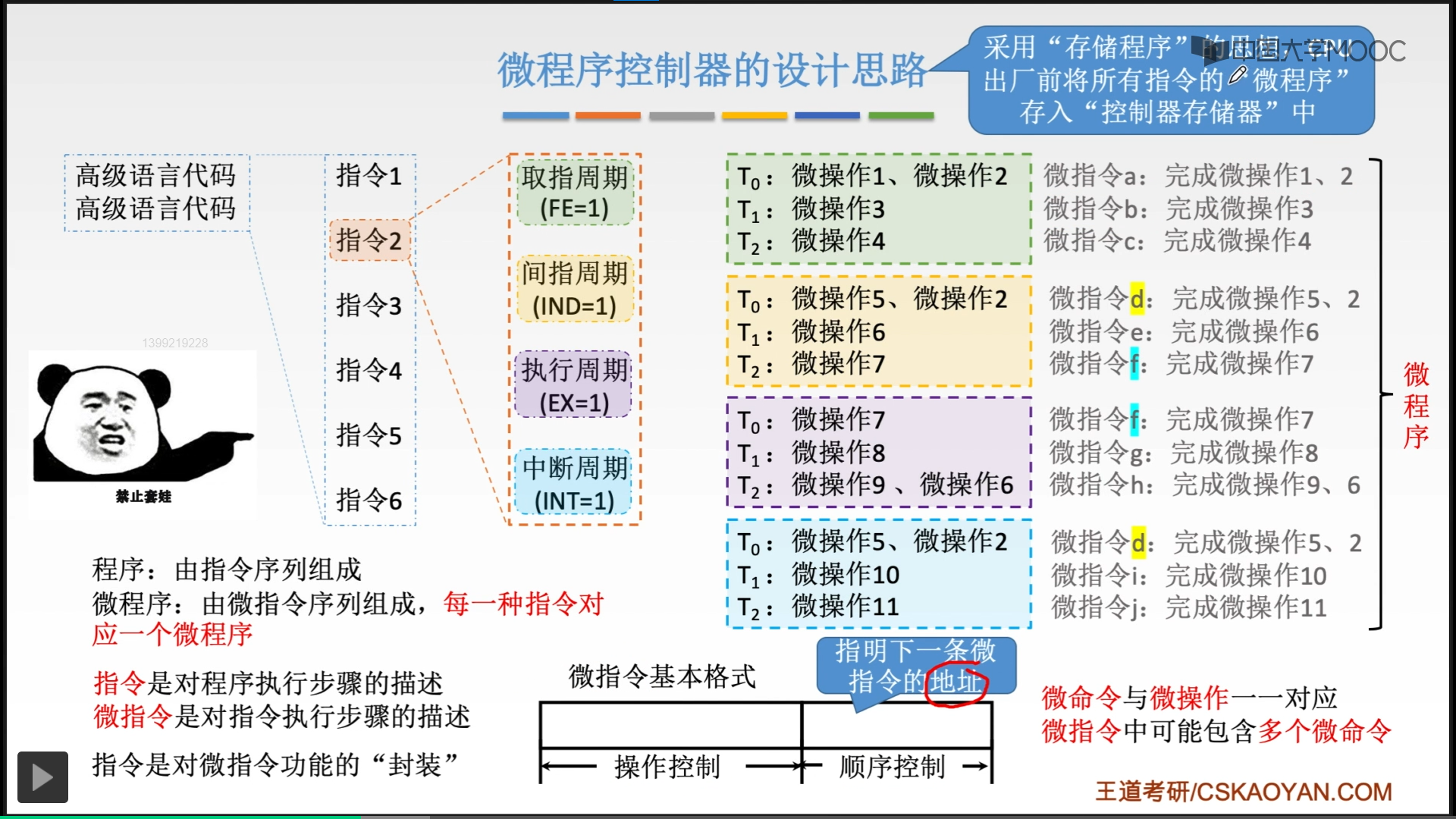

微程序

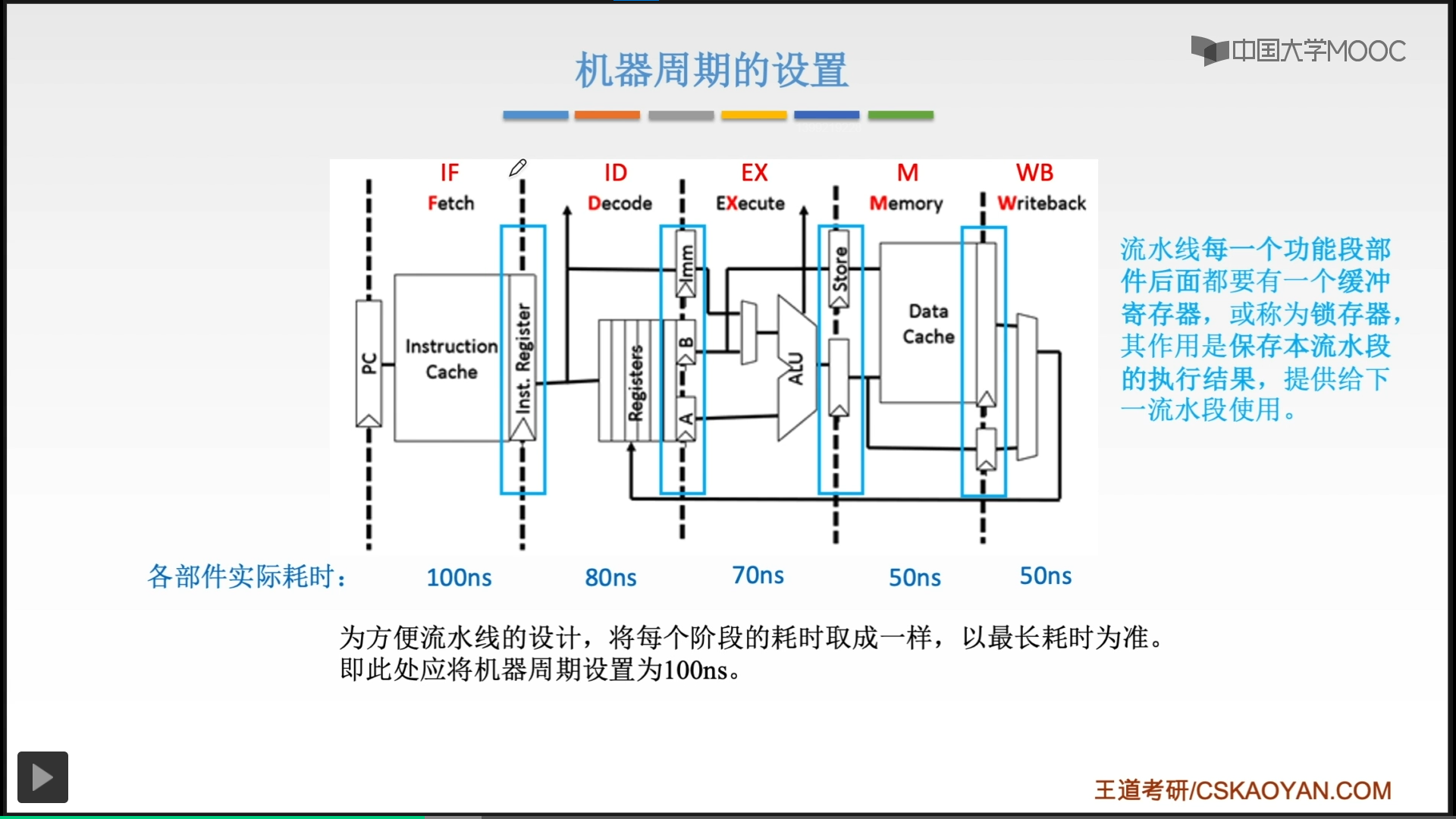

四 机器流水线

水平型微指令

一条水平型微指令定义几种并行的基本操作。程序短速度快，但编写麻烦

垂直型微指令

一条垂直型微指令只有一种微操作

指令短，易编写，但效率低
